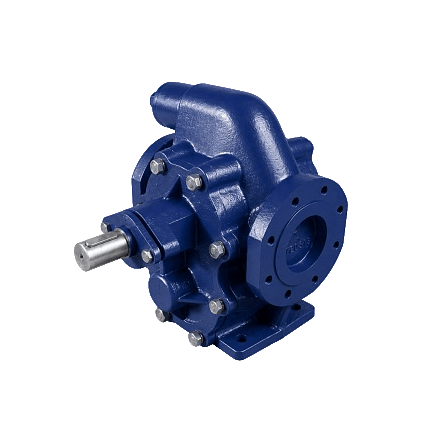

Насос шестеренный с внешним зацеплением GDE 50.120.S2-05504
| Производитель | TekFlo |
|---|---|
| Страна-изготовитель | Китай |
| Тип насоса | Шестеренный |
| Зацепление | Внешнее |
| Скорость работы (об/мин) | 1450 |
| Производительность (м3/ч) | 12 |
| Макс. давление (бар) | 6 |
| Мощность (кВт) | 5.5 |
| Материальное исполнение корпуса | Нерж. сталь 304 |
| Материальное исполнение шестерней и вала | Нерж. сталь 304 |
| Уплотнение вала | Механическое с PTFE или Viton (под заказ) |
| Размер подключения | G2" |
| Напряжение (В) | 400 |
| Вес насосной части (кг) | 28 |
| Вес агрегата с общепромышленным ЭД (кг) | 98 |
| Вес агрегата с взрывозащищенным ЭД (кг) | 150 |
Узнать стоимость
получить консультацию *
получить консультацию *
* Расскажем про все особенности и поможем Вам сделать правильный выбор
Шестеренные насосы серии GDE применяются в системах транспортировки и высоконапорной подачи смазок, масел, топлива и других продуктов, требующих стабильного расхода без пульсаций. Чтобы узнать актуальную стоимость оборудования или купить конкретную модификацию под ваши производственные нужды, рекомендуем уточнить параметры вязкости рабочей среды. Цена агрегата напрямую зависит от выбранных материалов проточной части и типа установленного электродвигателя.
Принцип действия
Рабочий процесс основан на вытеснении жидкости за счет вращения двух шестерен с внешним зацеплением внутри прецизионного корпуса. В зоне всасывания зубья выходят из зацепления, создавая разрежение, которое заполняется перекачиваемым продуктом. Жидкость перемещается во впадинах между зубьями вдоль стенок камеры к патрубку нагнетания. В момент повторного вхождения зубьев в зацепление объем впадин уменьшается, что обеспечивает принудительное вытеснение среды в напорную магистраль. Плотное прилегание зубьев исключает вероятность обратного перетока жидкости из зоны высокого давления в зону всасывания.
Конструктивные преимущества

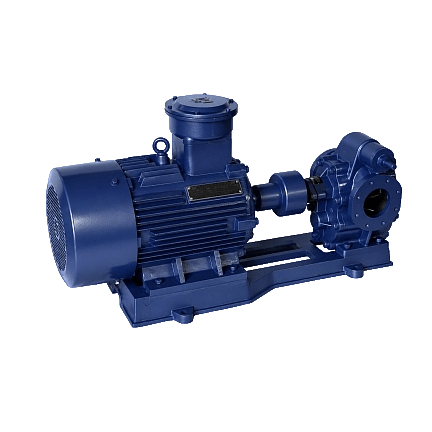

Корпус насоса изготавливается из чугуна или нержавеющей стали AISI 304, что позволяет подбирать исполнение под химическую активность среды. Встроенный перепускной клапан защищает систему от скачков давления при случайном перекрытии напорной линии. Для герметизации вала используются торцевые уплотнения, комплектуемые эластомерами из PTFE или Viton, устойчивыми к агрессивным компонентам. Конструкция допускает установку общепромышленных или взрывозащищенных электродвигателей, что расширяет возможности интеграции насоса в опасные производственные зоны.
Области применения
Оборудование эффективно работает с сырой нефтью, дизельным топливом, смазочными и минеральными маслами, животными жирами, растительными маслами, клеями, низковязкими смолами, жидким мылом и теплоносителями. Насосы данной серии рассчитаны на жидкости с вязкостью до 2000 сСт и температурой до 200 градусов Цельсия. Важно учитывать, что наличие твердых включений или волокнистых частиц недопустимо, так как они вызывают ускоренный износ шестерен. Предельная высота всасывания составляет 5 метров, что требует учета при проектировании обвязки трубопроводов.
